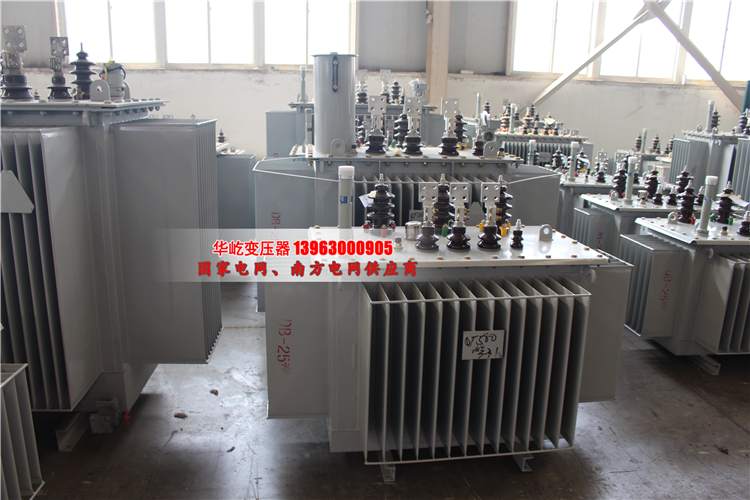

湖北S11-M-630KVA 油浸式电力变压器

　　S11-M-630KVA 油浸式电力变压器外形美观，价格低廉。节能显著，磁路均匀，空载损耗低、噪声低、温升低、免维修、效率高、体积小。采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。

　　使用范围：

　　S11-M-630KVA 油浸式电力变压器可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别广泛应用于城乡工农业电网。

　　结构及特点：

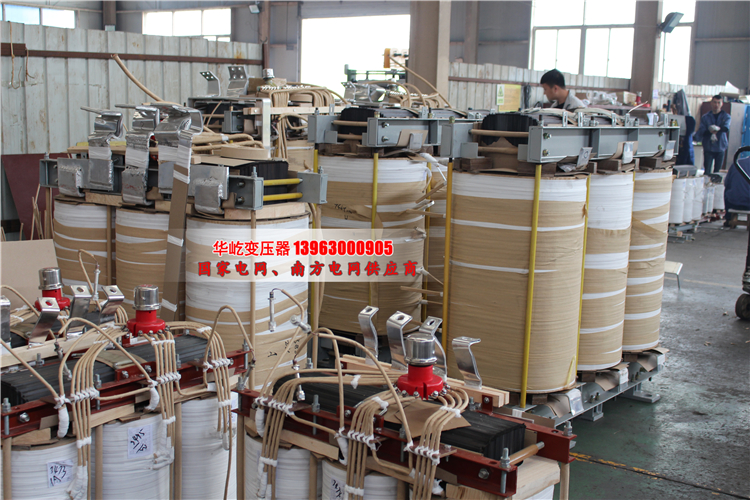

　　S11-M-630KVA 油浸式电力变压器结构及特点：全部采用优质晶粒取向冷轧硅钢片的铁芯，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小;卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低;非晶合金变压器铁芯与传统硅钢片相比，平均降低空损72% ，空载电流降低50% 。线圈：采用优质QQ缩醒漆包圆铜线，无氧铜杆拉制的扁铜钱或铜结绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。油箱：采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆暇涂，既抗腐蚀又美观大方。

　　型号说明：

　　S11-M-630KVA 油浸式电力变压器产品型号含义：

　　S11—□/□

　　S:表示 三相配电变压器

　　11:表示 性能水平代号

　　□/□:分别表示额定容量/电压等级

　　工作条件：

　　正常环境使用条件：海拔不超过1000m。环境温度***高+40℃,***高日平均温度+30℃，***高年平均温度+20℃，户外***低气温-25℃。

　　特殊环境使用条件：海拔超过1000m。环境温度***高+40℃,***低-45℃。(订货时详细说明)

　　安装场所：没有腐蚀性气体、无明显污垢的环境

　　产品执行标准：

　　1.GB1094——1996电力变压器

　　2. JB/T10088-2004 6KV-500KV级变压器声级

　　3.GB/T6451——2008三相油浸式电力变压器技术参数和要求

　　技术参数：

额定容量（KVA）	630		联接组标号	Dyn11
电压比（KV）	10/0.4		安装尺寸（mm）	660*820
损耗（KW）	空载	0.20	重量	器身	1249
	负载	1.50		油	320
短路抗阻%	4.0			油箱及附件	130
				总量	1896
空载电流%	1.5		外型尺寸(mm)长×宽×高	1485*945*1430
